Bygginstruktion Navtorn RunstenRacing edition

Inledningsvis

Här följer en övergripande bygginstruktion med alla länkar och ritningar som behövs för att bygga ett eget rallytorn av samma typ som jag tillverkat i bloggen.
Blogginläggen för navigationstornet

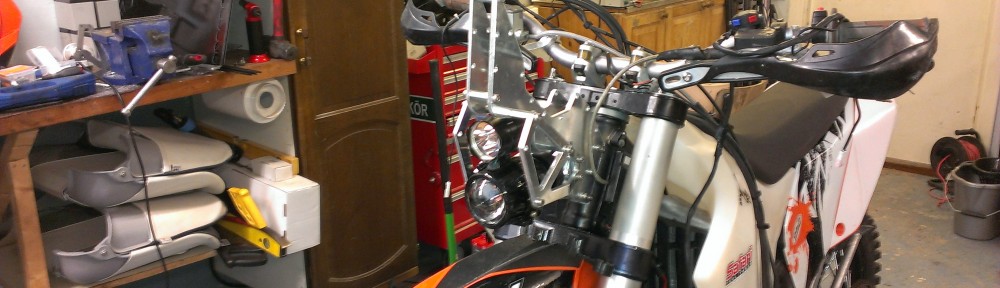

Navigationstornet har plats för GPS (montana), RoadBookhållare, trippmätare, originalinstrument, indikatorlampor, tändningslås samt all el som behövs för att cykeln ska fungera. Där finns även plats för en projektorlampa för halvljus och en LED-lykta för helljus. Tornet är byggt i 6mm aluminiumplåt med 30mm M6 distanser från Biltema och är riktigt stabilt i sin konstruktion.

Navigationstornet är anpassat för min KTM 530 EXC Sixdays från 2009, men det finns ingen anledning varför det inte ska fungera på andra, liknande, motorcyklar. Tornet fästs i ramen med ett MRS-fäste från Raid Designs:
MRS – fäste
Resten av torn-deltaljerna är egenkonstruerade.

Bill Of Materials

Följande prylar har jag använt för att bygga tornet, och monterat på tornet. Tyvärr ligger Ebay auktionerna inte kvar så länge, så att hänvisa till dem fungerar inte, men jag lägger upp bild och beskrivning på prylarna istället.

  • 6mm aluminiumplåt att fräsa tornsidorna ur, jag har använt mig av aluminium av 1050HA kvalitet, vilket är en seg legering
  • 30mm M6 distanser, Biltema
  • Indikatordioder, helljus och körriktningsvisare
  • LED ficklampa med 3x Cree T6 dioder för helljus och ev. hjälmljus
  • MRS – ramfäste
  • Projektorlampa för halvljus
  • Strömbrytare, treläges vattensäker för blinkers
  • Strömbrytare, treläges återfjädrande för RB-remote
  • Säkringsdosa, Biltema med 4 säkringar
  • Tryckknapp, svart, vattentålig, momentan för trippfjärr och tuta (x4)
  • Tryckknapp, blå och vit, tvåläges för hel och halvljus
  • Tändningslås

Rallyutrustning som monteras på tornet

Ritningar

Här kommer jag att lägga upp ritningar i DXF-format samt STL-filer för de 3D printade delar jag använder till tornet.

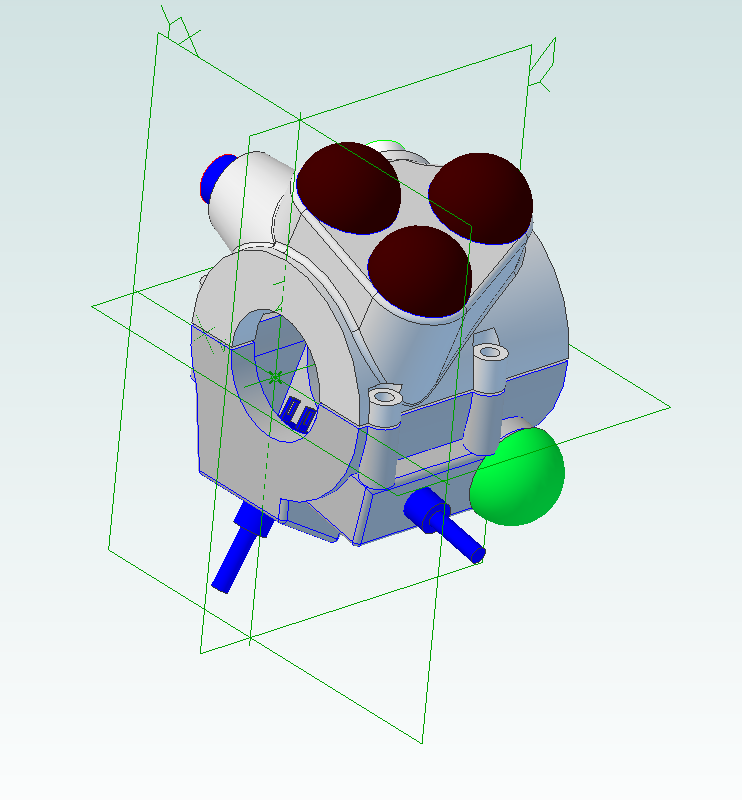

Reglageklump v2 Zip-fil innehållande båda halvorna till reglageklumpen i STL format

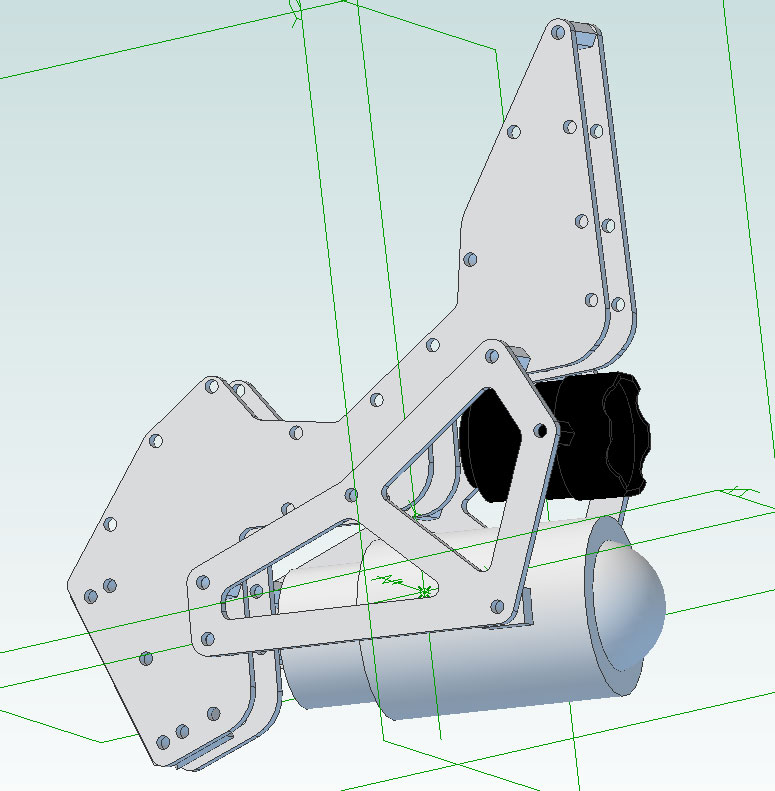

Tower v2DXF Filer till tornets sidor inklusive plåtar för tändning, indikatorlampor och GPS/Trippmätare

Ritningarna är fria för alla att använda i icke kommersiellt syfte, som de är eller efter modifikation. RunstenRacing (jag) tar inget som helst ansvar för vad som händer om ritningarna används men kan hjälpa till om frågor uppstår. Om ni använder mina ritningar och tycker att de är bra så skicka gärna en kommentar så att jag får veta det. Vill ni tillverka och sälja mitt rallytorn eller delar baserade på mitt rallytorn så hör av er så kommer vi överens om någonting.
