Så blev det äntligen helg igen med lite tid att fortsätta bygget av E-vanten.

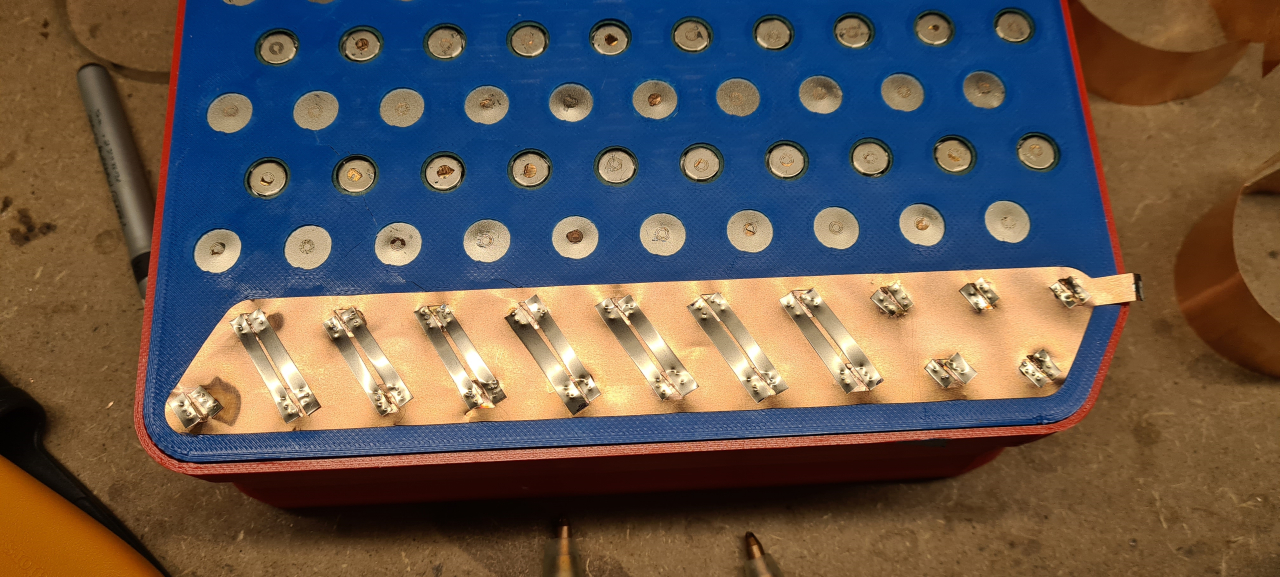

Batteripacket som hittills enbart funnits i CAD har nu hoppat ut i verkligheten:

Inte 100% färdigt men tillräckligt klart för att testa i maskinen. Det svarta är PLA+ och det orangea är TPU, alltså typ gummipackning. Stabila som tusan och riktigt snygga med, om jag får säga det själv.

Så, första steget var ju att testa om allting kommer att rymmas i maskinen efter konverteringen, så det blev att placera komponenter..

Det ser mycket lovande ut..

Kontrollenheten som är framför motorn kommer monteras på kåpan där sätet sitter och batterilådorna har cirka 5mm tillgodo – restriktivt räknat – innan de tar i upptill.. Detta blir klockrent! Om kapaciteten blir för liten skulle det gå att bygga längre packar med fler celler men förhoppningsvis behövs inte det.

Så, nu när komponentplaceringen är “klar” börjar det vara dags att göra fästen för delarna.

Caddade upp och printade en hålmall för motorn. Sedan borrade jag 13mm hål för fästskruvarna (M12x1.5 – som jag inte har) och skar ut ett sjukt runt hål för remhjulet i mitten med plasman. Fruktansvärt smidig maskin plasmaskäraren alltså!

Med nya motorkuddar var det lite bökigare att få dit motorplåten, men med lite vilja och våld så gick det bra.

Motorn passar klockrent. Här inser jag att jag inte kommer att behöva någon distans mellan motor och motorplåt. Samtidigt inser jag att jag inte kommer att kunna dra åt motorkudden som sitter vid motorn efter att motorn är monterad.. och jag kommer inte kunna montera motorn med motorplåten på plats.. Hmmm.. Tre sekunder senare insåg jag att motorkudden är skruvad både upptill och undertill, så det är ju inget problem alls. 😀

Nästa steg blir att börja tillverka batterifästet på maskinen. Det ska bli en ram av alu eller plast, och sidor av rostfri plåt.. Det är planen, men planer är ju till för att ändras.

Remhjul till motorn är beställt men jag hittade ingen som ville göra splines åt mig – så jag har även beställt en brotsch för att skära egna splines. Det har jag aldrig gjort förut så det blir intressant. Tror att jag fuskar med fräsen för att få delningen på 60 grader rätt..
Även remmen är beställd men hade tyvärr leveranstid i mitten på februari så innan dess kommer jag inte att kunna testa maskinen.. Förhoppningen är att ha BMS:er och klara batterier och rubbet monterat när remmen kommer så att maskinen iallafall ska gå att testköra då…

Fortsättning följer.

Så kom äntligen det andra paketet med elektronik från kina.

Denna kontroller är inte liten och lätt, den är stor och kraftig. 900A klarar den att leverera på varje fas vilket är smått otroligt! Nu kommer inte jag att belasta den SÅ hårt förhoppningsvis..

Idag tänkte jag göra en liten mockup över hur prylarna ska placeras i maskinen, men jag hade ett problem. Plåten jag skulle montera allt på hade ett stort hål i mitten där den gamla motorn satt. Jag har ingen plåt i passande dimension men jag hittade en fyrkantsprofil i skrothögen som var nära..

Markerade ut, kapade loss och slipade till..

Bara lite svetsfog kvar då..

.. och när sliprondellen fått säga sitt så var plåten lagad.

Mycket bra, tänk vad fint att ha en massa metallskrot att använda. 🙂

Med plåten på plats i maskinen är det bara att slänga på prylarna som ska in för att se hur det passar.

Kommer bli ruskigt bra detta, gott om plats!

Batteriet kommer vara sådär stort ungefär, men bredare. Håller på att printa ut batterilådor just nu, när de är klara blir det att göra klart placeringen av komponenter och börja göra riktiga ingrepp i maskinen.. Sen börjar det vara dags att testa motorn med.

Största problemet jag har just nu är att hitta ett remhjul som passar storleksmässigt och splinesen på motorn men jag har krokar ute för att få ett tillverkat.

Någonting liknande tänkte jag göra batteripacket, men vi får se hur det blir tillslut..

Så..

Efter att ha spelat in avanten i garaget igår så blev det till att börja riva ikväll. Började med att slita upp maskinen på lyften så att vi senare kanske får en mer ergonomisk arbetssituation..

Strippade även av diverse plast som kommer vara ivägen för fortsatt arbete.

Efter detta började jag bakifrån med allt vad avgas heter..

Väck med sitsen så att motorn blir enklare att komma åt..

Efter att ha plockat bort batteriet och bränsletanken (som visade sig ha tre hål i sig, utöver de hål som ska finnas) insåg jag att man kan skruva loss hela vänstra sidan på maskinen, så så blev det..

.. och efter lite bök och bråk med skumma finska lösningar så var halva jobbet äntligen gjort!

Bensindrift no more!
Jag kommer riva motorn för att inspektera vad som gått fel och vad som gått sönder med den senare, men det blir ett projekt i sig. Först ska Avanten igång med el giganto elmotor, så vi fortsätter:

Det verkar som att motorn samlat på oljeblandad gegga och här blir det en extra god röra då det är både hydraulolja och motorolja som blandas med lera och grus.. Resten av kvällen tvättade jag, både maskin, verktyg och kropp.

Så var bensinmotorn urplockad. Nu ska motorplåten få sig en drös nya hål, ett nytt remhjul för 8M rem ska införskaffas och sedan ska hela kalaset monteras ihop igen..

Nä just ja, jag måste ju få kontrollern först, och DC-DC omvandlaren.. och reda ut avantens elsystem.. och BMS:erna, och displayerna till BMS:en.. sen ska hel.. jaja, det finns kvar att göra verkar det som.. På återseende!

Så var första steget i elkonverteringen av avanten slutfört:

Avanten är, utan att motorn gick att starta, förflyttad från förrådsskjulet till garaget.

Det var ingen enkel uppgift, det krävdes både spännband, vajerspel, block, en tretons domkraft och två gubbar för att spela upp maskinen på släpen. Hjulen går inte att frikoppla och motorn går inte runt, så den är smått tungrullad.

Nu är den dock på plats innanför dörrarna och nästa steg är att påbörja rivningsarbetet!

Så, precis lagom till första snön i år valde vår kära Avant 216 att tacka för sig. Den har gått lite dåligt under en tid och nu verkar vevlagren ha tackat för sig och gått i pension.

I normala fall hade jag bytt vevlager, fixat veven, eventuellt bytt kolvar, foder och ringar och gått igenom allt som behöver fixas på motorn – men det är så mycket som inte fungerat bra på den 16hk bensinmotor som sitter där att jag varit sugen på att byta ut den ett tag.
När jag fick priset på en 20hk dieselmotor som är en drop-in ersättare så bestämde jag rätt snabbt att avanten blir eldriven (har varit sugen på att elkonvertera ett tag, men det känns bortkastat när den fungerar.)

Kalkylen såg ut såhär:
20hk dieselmotor: 46000:- plus moms och frakt
vs
Elmotor med kontroller och reglage: 15000kr
2 uppsättningar batteri (2.2kWh 96V nominal 300A): 10000kr
BMS: 4x1000kr

Så även om jag behöver ett betydligt större batteri så kommer detta gå att räkna hem.. (Jaja, nu ska vi inte jämföra med vad ett vevlagerbyte skulle kosta)

Så, efter att ha letat och gjort lite efterforskningar hittade jag en motor som troligtvis duger. Sedan tog jag den motorns storebror, kollade att den borde rymmas, och drog iväg en beställning.. och idag damp den ner i .. garaget..

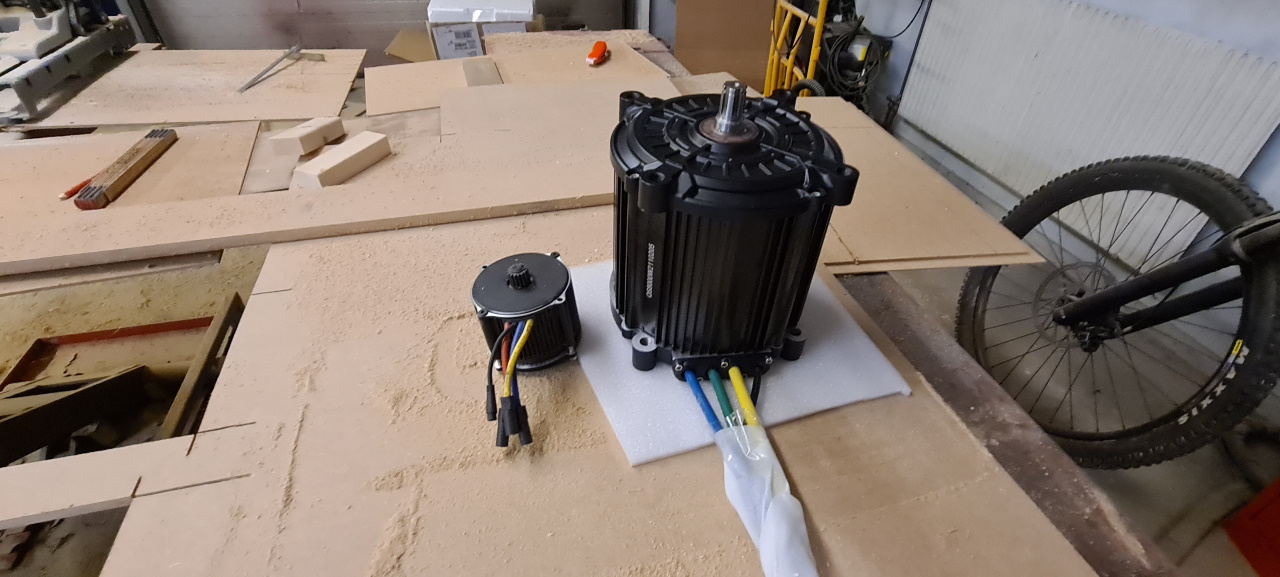

Detta är ett monster från QS-motor..

De specar den till 8kW, vilket är lite lustigt då den ska klara 16kW kontinuerligt..

.. och kunna mata det dubbla, 32kw, i 10 minuter..  (ja, min hand ligger på motorn)

En matchande kontroller är beställd och borde dyka upp till veckan, då kommer en uppdatering. Sedan behöver jag få undan lite prylar från garaget för att kunna dra in den döde avanten och påbörja ombyggnationen.. Detta är ett projekt jag ser fram emot massor, har redan börjat skissa på batterisetup men måste få mäta mer på avanten för att kunna bygga ett batteri som passar.

Lite intressant är det att den lilla motorn, samma som jag har på min cykel, är specad till 5kW (det var 7.5kW när jag köpte den) medan den stora är 8kW.. Någon har räknat lite knasigt kanske..

Fortsättning följer.
