Kåpdesign steg 1

Då jag inte är helt nöjd med designen av kåpan och behöver bygga en till så tänkte jag ta ett omtag på hela kåpdesignen. Förra gången försökte jag mäta vinklar och avstånd vilket inte gick så bra, så den här gången tänker jag försöka göra en 3D modell av cykeln och modellera kåpan utifrån den.

Steg ett är att ta bilder av cykeln, så jag började med att bygga en liten ”studio” i garaget..

studio

Det blev dock inte helt bra eftersom att bilderna blev för mörka och gryniga när jag fotade med mobilen. Dessutom vred jag hojen istället för att flytta mig runt den vilket inte blev helt bra då programvaran jag använder inte kunde placera kamerapositionerna rätt..

Andra försöket tog jag ut cykeln och använde systemkameran och justerade upp exponeringen en bit..

ute

Bilderna bev bra och programvaran hade inga problem att placera kamerorna. Dock tog det 4 timmar att generera ett pointcloud, så här fick jag lämna datorn åt sina beräkningar.. Fortsättning följer..

Äntligen, testkörning!

Så var det änligen dags!

Morgonen började med eldragning i bakramen. Bakramen har suttit lite löst pga gängpaj, så jag plockade loss hela plastdelen och fixxade gängor och drog elen ordentligt. Passade på att rengöra och ta bort all albanienlera som kletat fast i alla skrymslen och vrår..

Photo-2015-06-14-12-11-45_0938



Eftersom att det sitter en liten styrelektronik i LED-bakljuset på dessa cyklar så fungerade det självklart inte att byta till jordstyrning av bakljuset. Oavsett hur jag kopplade blev det bara fullt bromsljus, så jag fick koppla om till plusstyrning vilket gick rätt snabbt, och sen fungerar det utan problem. Kan vara bra att komma ihåg till nästa cykel, måste rita om elschemat!

När alla lampor fungerar så återstår bara en liten normalservice innan cykeln är klar. Började med att byta packboxen på utgående axel eftersom att den albanska leran ätit upp den jag satte dit förra sommaren..

Photo-2015-06-14-12-54-18_0939

När packboxen var fixad, avgassystemet återmonterat, olja påfylld och tank och sadel monterat var det bara att vrida om startnyckeln och trycka på elstarten och vips – jajjemen, den lever!

Det blev en snabb testrunda och cykeln fungerar mycket bra. SJUKT så rolig maskin att köra! Dock måste jag byta drivpaketet, vilket jag tänkt vänta med till närmare årets rally, men kedjan har totalt kärvat ihop och dreven ser ut att sjunga på sista versen – så lika bra att få det gjort.. Så det som kvarstår nu är drivpaket och montering av kåpor. Måste tillverka några fästen bara.. jo, sen ska ju roadbooken dit oxxo, men först ska det köras lite!

Photo-2015-06-14-14-20-09_0940

Färdigställande av eldragning

Nu så har jag äntligen fått tummen ur och gjort färdig eldragningen.

Eftersom att biltemas kontakter är alldeles för klumpiga, och jag inte gillar att köra med flatstift överallt så beställde jag 2,8mm kontaktdon från eBay i 2-, 4-, och 6-pol.

conn

Dessa fungerar väldigt bra, och är samma som sitter original på ett antal ställen på KTM:en visade det sig. För att slippa glappande kontakter och kablar som lossnar så har jag både pressat och lött alla kontaktdon:

1.. och när jag sätter ihop kontakterna fyller jag dem först med kontaktfett för att förhindra att vatten tränger in och förstör kontakten.

Efter att ha dragit om matningen till baklyktorna och blinkers bak samt monterat vänster tornsida och kopplat ihop alla kontakter var det dags för test. Det är alltid lite nervöst när man ska testa  elen första gången, rätt som det är smäller det bara till och allt tvärdör, men idag fungerade det bra!

2

Här lyser blinkindikatorn och halvljuset är på. Matningen till GPS fungerar, likaså matning, sensorer och fjärrkontroller till tripp och originalistrument. Det blev riktigt läckert med styrkortet för elen jag gjorde, för man styr allt med momentana knappar på styrklumpen längst till vänster i bild, ett klick på en blinkknapp så börjar den blinka, ett klick till så slutar den. Samma gäller hel- och halvljus.

3

Helljus och helljusindikator fungerar fint.

Det är ett par saker jag måste fixa dock. Det verkar ha blivit lite knas när jag lödde ihop inneslutningen till styrkortet, för när jag tutar så startar kortet om och resettar = halvljus på och helljus av. Sen har jag kopplat fel till bakljuset så att bromslyset alltid lyser. Småfix bara, snabbt åtgärdat. Överlag fungerade det mycket bra, så snart får jag ut och köra hoj – vilket jag verkligen ser fram emot!



Eldragning och reglageklump

Det går sakta framåt med motorcykelbygget. Nu har jag iallafall fått riva loss halva elsystemet under tanken och ersatt det med mitt eget, vilket blev riktigt bra om jag får säga det själv:

newelec

En 6-ledare går från navtornet och hela vägen bak till luftburken med allt kablage som behövs för baklyktorna. En treledare går ner till kontakten under tanken med manövrering för startmotor, dödare och tuta. Det är allt som behövs från navtornet.

elec1

ICO, originalinstrument och GPS har blivit monterade med diverse matningsspänningar, sensorkablage och fjärrstyrningar. När jag bytte ut mina två sensorkablar mot en fyrledare insåg jag snabbt varför ena trippmätaren bara fungerat sporadiskt. När jag skar loss krympslangen från sensorn trillade båda kablarna av. Det har varit lite bristfällig kontakt – minst sagt – men nu är det åtgärdat! Kablaget ser helt okej ut nu, inte alls det ormbo som fanns tidigare:

elec2

Nu börjar det vara dags för styrreglage, och eftersom att tryckknapparna kommit för länge sedan så var det bara att löda ihop kalaset..

reglage1

Det ser lite trevligt ut med olika färger på knapparna. Denna reglageklump gav bra mycket bättre plats för invändig kabeldragning, och med dragavlastning för utgående kablage är det helt perfekt! Även härifrån går en 6-ledare och en 3-ledare, som är kontakterade för att passa i elektroniklådan:

kontakt1

Ser riktigt proffsigt ut när man monterar dem:

kontakterNu måste jag bara få fast klumpen ordentligt på styret och testa funktionen, fjärren för ICO:n ska på plats den med.

testmountDet satt rosa plast i skrivaren när jag testade skriva ut hållaren till rb-remoten, och vaddå, det funkar ju! 😉





Miniprojekt: Blomräddare v1.0

fuktmatare_v1_brd

Eftersom att blommorna tenderar att dö när jag lämnas själv med dem tänkte jag att : med lite elektronik blir allt roligt. Så efter lite testning på en arduino caddades detta kort upp. Det är en enkel Atmega, två kopparspikar och tre lysdioder som kommer larma när blommorna börjar vara för torra. Version två kommer med en 2,4GHz sändare för att kunna larma via mobilen när blomstren börjar bli torra, men det får bli lite senare.. Först ska denna proof of concept bli lyckad, sändarna kostar ju faktiskt en tia styck! 😉

Lura cirkulationsfläkten Trumatic C6002

Eftersom att värmaren, en Trumatic C6002, i husbilen inte kommer med en elpatron så har vi ställt en 2kW julafläkt i garaget på husbilen för att kunna värma den med el när det är kylslaget ute och man har tillgång till landström. Detta för att spara gasol, som kostar en hel del och går åt fort om man behöver värme i bilen. Riktigt kalla dagar räcker ju inte elvärmaren, och gasolvärmen fungerar riktigt bra, men kalla vår och höstnätter är det fint att klara sig utan gasol.

Nackdelen med julavärmaren i garaget är att det blir VÄLDIGT varmt i garaget, och under ungarnas sängar bak, medan det är kallt fram i bilen. Gasolvärmaren, som sitter monterad i garaget bak, har en fläkt som sprider varmluften via ett rörsystem i hela husbilen, och den fläkten tar in luft från garaget.. så om man kunde få den fläkten att gå så skulle värmen från garaget spridas i hela bilen. Det tråkiga är att när man kontaktar Truma och frågar om det är möjligt, så får man till svar att ”På nyare modeller, med en uppgraderad kontrollpanel – som är ett tillbehör som INTE passar våran – så finns möjligheten att köra cirkulationsfläkten”, dvs på just våran panna går det inte.

Enkelt löst tänker man då, det är ju bara att koppla 12v på fläkten så går den. – Jovisst, så är det, men eftersom att det sitter en elektronisk styrning i värmepannan som reglerar fläktens hastighet, och det finns en risk att man eldar upp styrelektroniken om man lägger på en 12v spänning bakvägen (vilket man gör om man direktmatar fläkten med 12v) så känns det som en rätt dum idé att bara mata på 12v.

Då återstår alternativet att helt sonika koppla ur fläkten ur styrelektroniken och ge den 12v, en lösning som absolut skulle fungera, men då får man INTE starta gasolen då gaspannan isåfall blir ALLDELES för varm och troligtvis kommer att gå sönder om man glömmer att starta cirkulationsfläkten samtidigt.

Jag vill ha en lösning som inte innebär en risk för pannan att gå sönder, samtidigt som jag inte vill behöva springa bak i garaget och koppla om kablar för att det ska fungera, så hur göra?

Efter lite funderande kom jag på en lösning!

Vi har en friskluftsfläkt i husbilen som suger in luft från under bilen och trycker ut den vid taket, för att få in sval luft varma dagar. Denna har tre hastighetslägen, varav man i stort sett aldrig använder det högsta. Fläkten styrs från ett vred på kontrollpanelen ovanför entredörren, och det vore rätt nice om man kunde styra cirkulationsfläkten till pannan med samma vred. Men största problemet först:

För att inte få backspänning över styrelektroniken till pannan köpte jag ett gäng 10A dioder på Ebay och lödde dessa i par för att klara 20A:

IMG_0716

Isolerade väl och packade in hela kalaset i krympslang:

IMG_0717

En diod släpper bara igenom ström åt ena hållet, och i detta fallet innebär det att om man matar 12v på en av de två högra tåtarna, så får man 11,7v igenom på den vänstra tåten medan den andra högra tåten inte ser någon spänning alls. Det innebär att man kan koppla två matningskällor parallellt till motorn och den som ger högst spänning kommer att bestämma hur fort motorn går. Jag kan med andra ord köra min manuella matning samtidigt som jag har gasolen igång, och om gaspannan blir för varm så kommer styrelektroniken till pannan automatiskt att öka farten på motorn. Smidigt!

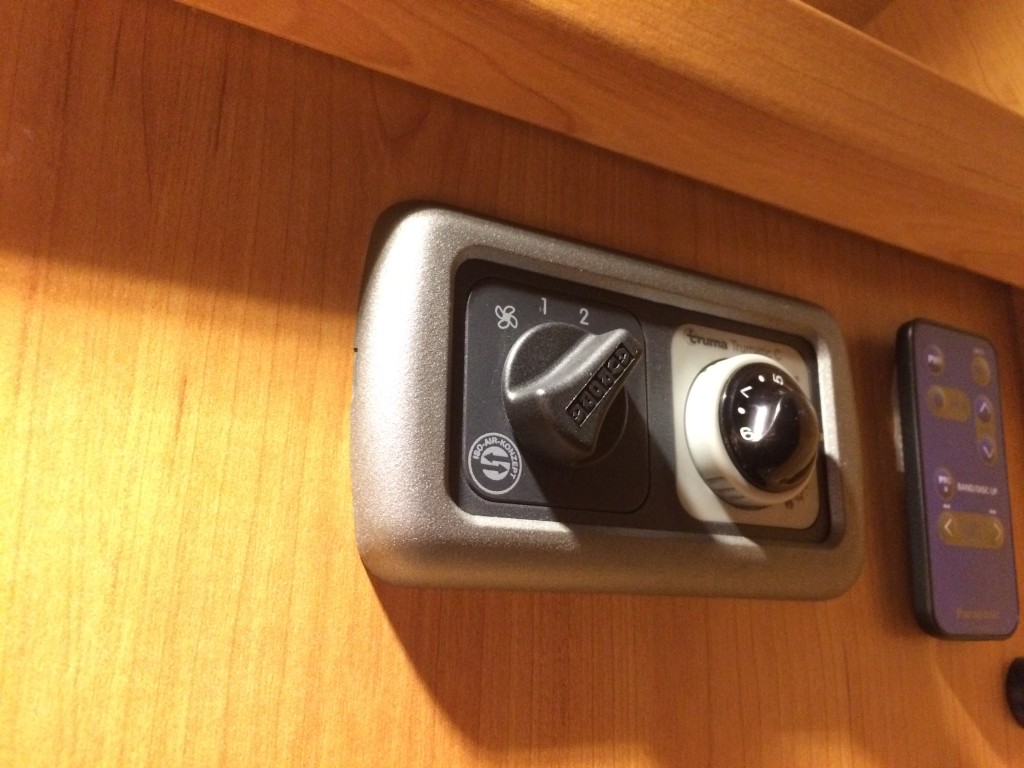

Från vredet ovanför dörren går det tre tåtar, en för varje effektläge. Jag kopplade ur den tåt som ger full effekt och kopplade den till min diodbrygga till cirkulationsfläkten istället:

IMG_0718

Detta innebär att de två första stegen på vredet ger friskluft, och det tredje ger värmecirkulation.

Nu går cirkulationsfläkten på full fart när man har den igång, vilket är lite för mycket. Jag testade att löda ihop en resistorbank med effektresistorer som minskar farten på fläkten, men efter en timmes kontinuerlig drift blir resistorbanken så varm att man tror att krympslangen runt den ska smälta. Ett alternativ är att montera den på en kylfläns och kyla bort värmen, men jag ska bygga en switchande regulator istället för att minimera strömåtgången på 12v systemet. Det blir en kommande uppgradering.

Hifiuppgradering i husbilen

Allt sedan vi köpte husbilen har jag vetat att detta projekt har varit nödvändigt, och nu innan sommarsäsongen – när det ändå ska skruvas husbil – så passade jag på. Det börjar vara rätt länge sedan man byggde bilstereo sist, och då var det MDF-skiva och cirkelsåg som gällde.

Eftersom att jag är sjukt nöjd med ljudet i skåpbilen så tänkte jag satsa på en liknande uppsättning. Tyvärr har basarna jag använder i skåpbilen utgått ur sortimentet, men jag lyckades ändå få tag i ett par från en webshop som hade i lager, så uppsättningen blir helt enkelt:

  • 2x 8″ JBL 0804 GTO subbasar
  • JBL GTO 5.25″ koaxialfrontar
  • Pioneer GM-D8604 slutsteg

Eftersom att det är trångt om plats i förarhytten på husbilen och jag vill göra minimala ingrepp så blev det denna gång att bygga en sluten låda. Jag har en förkärlek för portat, och har alltid byggt portade lådor tidigare, men varför inte testa någonting nytt? Efter lite mätningar och slående i datablad caddade jag så upp en 8,5l låda i 13mm MDF.

Caddad bas

Eftersom att jag ska fräsa den passade jag på att försänka basen och göra den lite mer avancerad än vanligt. Efter en dryg timme vid fräsen hade jag ett par byggsatser:

IMG_0706

Det fina med att CNC-fräsa det hela är att allt passar så kopiöst bra ihop! Började med att limma alla bafflar och lister på de sidor som skulle ha sådana:

IMG_0707 IMG_0708 IMG_0709

Sedan fick det ligga i kläm över natten..

IMG_0710När limmet torkat var det bara att limma, silikona och skruva ihop lådorna:

IMG_0712 IMG_0713 IMG_0714Fronthögtalarna monterade jag förra året, och de sitter och spelar bra, men att driva fina högtalare från den inbyggda förstärkaren i bilstereon är så långt från optimalt som man kan komma, så större delen av en dag spenderades med att leta-, koppla och dra el, lågnivåkabel, högtalarkabel och allt som ska fram till slutsteget från diverse olika källor..

IMG_0719

Slutsteget monterades under ena sätet vid bordet bak i bilen, luftigt och fritt, men ett utrymme som inte kan nyttjas till annat. Klockrent med andra ord. Att hitta åt var originalkablaget i husbilen tog vägen var inte det minsta enkelt..

IMG_0720

Det slutade med att jag gjorde en fuling och bara byglade högtalarkablarna bakom stereon, så att bakhögtalarna sitter ihop med frontarna. Sedan klippte jag av matarkabeln till bakhögtalarna ungefär vid slutsteget, och kopplade bara in kabeländarna som gick framåt i steget. Kablarna tar sig en liten onödig vända upp till stereon, men så får det vara så slipper man dra kabel i onödan.

När allt var ihopskruvat och på plats är detta det enda man märker av installationen:

IMG_0722

.. ja förutom det KOLOSSALT bra ljudet då! Efter lite tweakning har man en fyllig och djup bas så väl på låg som på full volym. Och det krämar på riktigt bra när man drar på fullt! Kanske det bästa resultatet av stereobygge hittills. Måste bara spela in högtalarna och tweaka lite till för att få det perfekt.. 😉





Eldragning version 2

Nu har eldragningen börjat ta form, och denna gång bra mycket mer genomtänkt än sist. Det har inte hänt jättemycket då många projekt trängs om tiden, men skotern är lagad och husbilen framtagen så prio ett blir att få husbilen genom besiktningen och sedan ska cyklarna färdigställas!

IMG_0632

Märker upp allt lite ordentligare, så man vet vilken säkring som gör vad.

IMG_0633

När den mesta elen till belysningen är dragen är det fortfarande väldigt rent i tornet.

IMG_0634

Inte mycket alls kvar att dra nu. Det ska dras till tändningsnyckel och dödare, sen ska indikatorlamporna ha en jordkabel och roadbook-kablaget ska kopplas in, men betydligt mindre trassel denna gången.. och ändå finns det några förbättringspunkter till Tinas cykel.. 😉

Styrklump och rensning av elsystem

Nu har jag skrivit ut tre stycken styrreglageklumpar, men eftersom att jag fortfarande inte fått strömbrytarna jag beställt så blir det inte montering ännu.

IMG_0568 IMG_0571

Eftersom att det är så lite jobb med att tillverka dessa när man väl designat dem så gör jag 4-5 stycken.. dels att ha som reserv, och sen ville en polare ha en uppsättning så det blir nog bra. 😉

Idag har jag fräst ut det sista till Tinas hoj, men eftersom att det blev så snyggt när jag eloxerade hennes torn svart, så gör jag nya plåtar till min cykel med. Mina är dessutom helt sönderborrade efter alla försök att få till en setup som passar:

IMG_0573

Gjorde en vanlig hittepå-bocknings-anordning med skruvstädet och bockade till alla plåtarna som de ska vara. Sen var det dags för eloxering. Jag skriver en separat sida om hur man eloxerar, har fått lite frågor på det.

IMG_0575

Under tiden prylarna låg och bubblade passade jag på att riva ner det som var kvar av min cykel. Såhär såg ”ormboet” ut som jag vill bli av med:

IMG_0577

Är inte helt förtjust i att ha så mycket kabeltrassel i en cykel som bara ska fungera, så jag tog återigen fram avbitaren och klippte av hela skiten.

IMG_0580

Testmonterade elektronikboxen i tornet, och där passar den bra, så det blev permanent montering där. Kollade upp kabeldragningen lite och fördrog utgående kablage.

IMG_0581

Blir lite renare sådär. Jag ska dra det ordentligt när plåtarna eloxerat klart, så att jag kan dra plusledarna tillsammans med jordledarna från styrboxen. Eftersom att jag har två snabbkoppel på boxen så kan jag ju dra allting färdigt nu innan jag fått reglageklumpen klar, smidigt!

Medan infärgningen av aluplattorna pågick passade jag på att modifiera en LED-ficklampa så att den går att montera som extraljus. Borra och gänga M6 hål..

IMG_0582

Jag sliter ut hela innandömet i LED-lamporna eftersom att de är 5-läges lampor där man med strömbrytaren styr mellan svag, medel, stark, blink och SOS. Riktigt störande att få in SOS blinkningar i extraljuset när man kör snabbt efter en mörk grusväg! Så istället sätter jag en enkel effektresistor i serie med  lampan. Får inte ut varje möjligt lumen ur lampan på det sättet, men det finns ingenting som kan krångla, och enda läget som finns efteråt är full effekt – vilket är det man är ute efter.

Eloxeringen idag blev riktigt bra. Bitarna som gjordes är plåten för tändningsnyckeln, som nu enbart inhyser tändningsnyckel då indikatordioder och brytare är utflyttade till en egen panel..

IMG_0583

.. och plåten som ska inhysa alla tripmätare och GPS:en..

IMG_0587 IMG_0588

Nu är det bara en sak kvar att tillverka, och det blir pricken över I:et när resten är färdigmonterat – en ny kåpa! Ja, om jag inte ska göra låg skärm till cykeln med, har inte riktigt bestämt mig angående det ännu.
